QBY不銹鋼氣動隔膜泵
產品名稱：QBY不銹鋼氣動隔膜泵
QBY不銹鋼氣動隔膜泵各型號：
QBY氣動隔膜泵型號：
QBY-10,QBY-15,QBY-20,QBY-25,QBY-32,QBY-40,QBY-50,QBY-65,QBY-80,QBY-100
QBK氣動隔膜泵型號：
QBK-10,QBK-15,QBK-20,QBK-25,QBK-32,QBK-40,QBK-50,QBY-65,QBK-80,QBK-100
QBY不銹鋼氣動隔膜泵的用處：
⑴各種劇毒、易燃、易揮發液體。
⑵各種強酸、強堿、強腐蝕液體。
⑶可輸送較高溫度的介質150℃。
⑷作為各種壓濾機前級送壓裝置。
⑸熱水回收及循環。
⑹油罐車、油庫、油品裝卸。
⑺泵吸泡菜果醬、土豆泥、巧克力等。
⑻泵吸油漆、樹膠、顏料粘合劑。
⑼各種瓷器軸漿水泥灌漿灰漿泥漿。
⑽各種橡膠漿乳膠、有機溶劑、填料。
⑾用泵為油輪駁船清倉吸取倉內污水及剩油。
⑿啤酒花及發酵粉稀漿、糖漿、糖密。
⒀泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
⒁各種特殊介質的吸送。
QBY不銹鋼氣動隔膜泵的隔膜材質說明：
橡膠
橡膠隔膜以天然橡膠模壓而成，橡膠內加入人造添加劑以提高隔膜的抗化學性和彎曲性能。在壓模橡膠隔膜時，橡膠內安置了一種尼龍編織網以分散應力從而強化隔膜。
氯丁橡膠(Neoprene)……應用于無腐蝕液體的廉價普通膈膜。
丁晴橡膠（Buna-U）……石油/油基液體用廉價膈膜。
三元橡膠(3 Dollars Rubber)……在極低溫條件下有好的彎曲壽命。
氟化橡膠(Viton)……在極高溫條件下有好的彎曲壽命，用以輸送芳香族或氯化烴及酸性液體。
聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一種被認為最具化學穩定性的人工合成材料。上海民泉制造的專利特氟隆隔膜帶加強肋來控制隔膜的彎曲形狀從而延長其壽命。利用這種特氟隆隔膜的革新提高了費用效能， 同時極大地擴展隔膜泵的應用范圍。特氟隆不是彈性物質，沒有彈性，因此有一個支撐隔膜來提供支撐和延長壽命。
QBY不銹鋼氣動隔膜泵適用場合：
由于QBY不銹鋼氣動隔膜泵具有以上特點，所以在世界上氣動隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分。如：噴漆、陶瓷業中氣動隔膜泵已占有絕對的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。
QBY不銹鋼氣動隔膜泵系統連接示意圖：
QBY不銹鋼氣動隔膜泵安裝曲線圖：
QBY-10隔膜泵
|
QBY-15隔膜泵
|
QBY-25隔膜泵
|
QBY-40隔膜泵
|
QBY-50隔膜泵
|
QBY-65隔膜泵
|
QBY-80隔膜泵
|
QBY-100隔膜泵
|

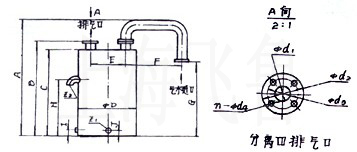

QBY不銹鋼氣動隔膜泵安裝示意圖：
QBY不銹鋼氣動隔膜泵安裝尺寸圖：
| 型號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋式 |
法蘭式 |
| NPT/RC |
D1 |
D2 |
D3 |
D |
n |
g |
| QBY-10 |
130 |
50 |
220 |
145 |
10 |
39 |
195 |
10 |
270 |
1/2 |
- |
- |
- |
- |
- |
- |
| QBY-15 |
130 |
50 |
220 |
145 |
10 |
39 |
195 |
10 |
270 |
1/2 |
- |
- |
- |
- |
- |
- |
| QBY-25 |
245 |
160 |
360 |
250 |
12 |
63 |
360 |
36 |
470> |
2 |
- |
- |
- |
- |
- |
- |
| QBY-40 |
245 |
160 |
360 |
250 |
12 |
63 |
360 |
35 |
470 |
進11/2出11/4 |
- |
- |
- |
- |
- |
- |
| QBY-50 |
335 |
220 |
540 |
345 |
16 |
88 |
- |
25 |
720 |
- |
90 |
50 |
110 |
方
130×130 |
4 |
14 |
| QBY-65 |
335 |
220 |
540 |
345 |
16 |
88 |
- |
25 |
720 |
- |
110 |
65 |
130 |
方
130×130 |
4 |
14 |
| QBY-80 |
425 |
250 |
570 |
450 |
18 |
110 |
- |
32 |
900 |
- |
125 |
80 |
150 |
方
160×160 |
4 |
18 |
| QBY-100 |
425 |
250 |
570 |
450 |
18 |
110 |
- |
32 |
900 |
- |
145 |
100 |
170 |
方
160×160 |
4 |
18 |
QBY不銹鋼氣動隔膜泵性能列表：
| 型 號 |
進出口徑
mm |
流量
m3/h |
揚程
m |
吸程
m |
最大允許
通過顆粒
Ф(mm) |
最大供氣壓
kgf/cm3 |
| QBY-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
| QBY-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
| QBY-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
| QBY-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
| QBY-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
| QBY-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
| QBY-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
| QBY-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
QBY不銹鋼氣動隔膜泵注意事項：
(1)氣動隔膜泵開停車負荷操作:氣動隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,并在儀表中設置使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。
(2）氣動隔膜泵儀表空氣及潤滑油壓力系統操作 氣動隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的最小動作壓力不低于0.4MPa ,所以儀表空氣壓力一般維持在015MPa以上,即使停泵后也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。氣動隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa) ,且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處于上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車。 通過以上工藝改進及對操作要點的熟練掌握,使氣動隔膜泵運行時始終有一個穩定的工藝環境,運行一年多來,僅有一次因電氣原因跳車,做到了長周期、安全高效運行。
QBY不銹鋼氣動隔膜泵訂貨須知：
一、①產品名稱與QBY不銹鋼氣動隔膜泵型號②QBY不銹鋼氣動隔膜泵口徑③QBY不銹鋼氣動隔膜泵揚程④QBY不銹鋼氣動隔膜泵流量⑤QBY不銹鋼氣動隔膜泵電機功率（KW）⑥QBY不銹鋼氣動隔膜泵轉速（r/min）⑦QBY不銹鋼氣動隔膜泵電壓〔V〕⑧QBY不銹鋼氣動隔膜泵吸程⑨QBY不銹鋼氣動隔膜泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的QBY不銹鋼氣動隔膜泵產品型號，請按QBY不銹鋼氣動隔膜泵型號直接向飛魯泵業銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們公司的技術專家為您審核把關。
